Código de existencias: 920002
Código de existencias: 920002
Los rodamientos de rodillos cruzados para reductores armónicos se pueden clasificar en dos tipos estructurales principales según su aplicación: aro exterior partido con aro interior integrado y aro exterior e interior integrados. Los elementos rodantes son rodillos cilíndricos dispuestos perpendicularmente entre sí a 90° dentro de pistas de rodadura en forma de V. Este diseño permite que el rodamiento resista simultáneamente cargas en todas las direcciones, incluidas cargas axiales, cargas radiales y momentos de vuelco. El rodamiento presenta alta precisión, alta rigidez, baja fricción y capacidad de carga combinada.
El tipo CSD presenta un anillo exterior integrado y un anillo interior integrado. Las dimensiones de su diámetro exterior son las mismas que las del tipo CSF, aunque ofrecen una mayor rigidez en comparación con los rodamientos CSF. Se utiliza principalmente en la sección de salida de los reductores de la serie CSD.
Precauciones
Antes de la instalación, limpie minuciosamente la carcasa del cojinete, el eje y otros componentes acoplados para eliminar aceite, contaminantes y residuos. Asegúrese de que no haya rebabas ni bordes afilados. Verifique que las tolerancias de ajuste entre el diámetro interior de la carcasa y el diámetro exterior del rodamiento, así como entre el muñón del eje y el diámetro interior del rodamiento, cumplan con los requisitos especificados.
Al apretar los pernos de montaje, el proceso de fijación debe realizarse gradualmente en 3 a 4 etapas, desde el apriete parcial hasta el apriete total. Siga una secuencia diagonal (patrón cruzado) y repita el proceso de ajuste. El par de apriete de los pernos se puede determinar consultando los valores de par recomendados para los pernos de montaje de rodamientos de rodillos cruzados en la siguiente tabla.

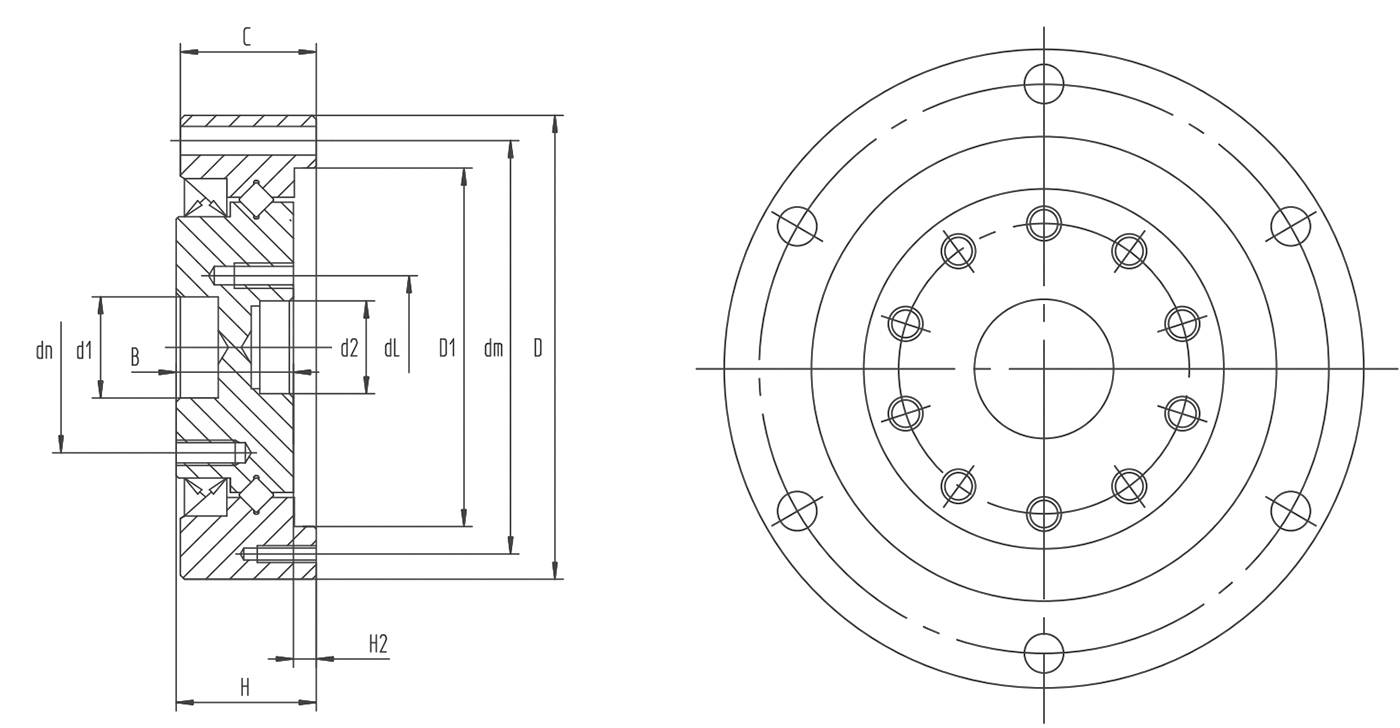

| Modelo de rodamiento | reimensiones exteriores básicas | Orificios de montaje del anillo exterior | Orificios de montaje del anillo interior | carga nominal básica | Peso del producto kilos | |||||||||||||
| d1 | d2 | D | h | C | B | h2 | D1 | DM | Tamaño del orificio de montaje 1 | Tamaño del orificio de montaje 2 (Reverso del sello) | dn | Tamaño del orificio de montaje 1 (Frente sellado) | dL | Tamaño del orificio de montaje 2 (Reverso del sello) | cr | cor | ||
| Unidad: mm | kn | |||||||||||||||||
| CDS-14 | φ12 | φ11 | φ55 | 16.6 | 16.1 | 13.9 | 2.7 | φ42,5 | f49 | 6-φ3,5 | 3-M2 (Profundidad de seda 5) | φ25 | 10-M3 (Profundidad de seda 7) | φ17 | 6-M3 (Profundidad de seda 7) | 4.7 | 6.7 | 0.24 |
| CDS-17 | φ14 | φ11 | φ62 | 16.6 | 16.1 | 13.9 | 2.7 | φ49,7 | φ56 | 10-φ3,5 | 5-M2 (Profundidad de seda 5) | φ27 | 8-M5 (Profundidad de seda 8) | φ19,5 | 8-M4 (Profundidad de seda 8) | 5.3 | 7.5 | 0.3 |
| CDS-20 | φ18 | φ16 | φ70 | 18.3 | 17.8 | 15.6 | 2.7 | φ57 | φ64 | 12-φ3,5 | 4-M2 (Profundidad de seda 5) | φ34 | 8-M6 (Profundidad de seda 9) | φ24 | 8-M4 (Profundidad de seda 8) | 5.8 | 9 | 0.42 |
| CDS-25 | φ24 | φ20 | φ85 | 23.4 | 22.9 | 20 | 3.4 | φ73 | f79 | 18-φ3,5 | 6-M2 (Profundidad de seda 5) | φ42 | 8-M8 (profundidad de seda 12) | φ30 | 8-M5 (Profundidad de seda 9) | 9.6 | 15.1 | 0.8 |
| CDS-32 | φ32 | φ30 | φ112 | 24.5 | 23.5 | 20.9 | 3.6 | φ95,3 | φ104 | 18-φ4,5 | 6-M3 (Profundidad de seda 7) | φ57 | 10-M8 (profundidad de seda 12) | φ41 | 6-M6 (Profundidad de seda 11) | 15 | 25 | 1.4 |
| CDS-40 | φ36 | φ32 | φ126 | 29.1 | 28.1 | 24.6 | 4.5 | φ109,6 | φ117,5 | 18-φ5,5 | 6-M3 (Profundidad de seda 10) | φ72 | 10-M10 (Profundidad de seda 15) | φ48 | 6-M8 (profundidad de seda 11) | 21.3 | 36.5 | 2.1 |
| CDS-50 | φ48 | φ44 | φ157 | 34 | 33 | 29.4 | 4.6 | φ138 | φ147 | 22-φ6.6 | 4-M3 (profundidad del cable 10) | f88 | 10-M12 (Profundidad de seda 18) | φ62 | 6-M10 (Profundidad de seda 18) | 34.8 | 60.2 | 3.8 |
