Código de existencias: 920002
Los rodamientos de rodillos cruzados para reductores armónicos se pueden clasificar en dos tipos estructurales principales según su aplicación: aro exterior partido con aro interior integrado y aro exterior e interior integrados. Los elementos rodantes son rodillos cilíndricos dispuestos perpendicularmente entre sí a 90° dentro de pistas de rodadura en forma de V. Este diseño permite que el rodamiento resista simultáneamente cargas en todas las direcciones, incluidas cargas axiales, cargas radiales y momentos de vuelco. El rodamiento presenta alta precisión, alta rigidez, baja fricción y capacidad de carga combinada.
Tanto el aro exterior como el aro interior de este rodamiento están diseñados como estructuras integradas. Durante la instalación, el rendimiento se ve mínimamente afectado, lo que permite mantener una precisión de rotación y un par estables. Se utiliza principalmente en la sección de salida de los reductores de las series SHG y SHF.
Precauciones
Antes de la instalación, limpie minuciosamente la carcasa del cojinete, el eje y otros componentes acoplados para eliminar aceite, contaminantes y residuos. Asegúrese de que no haya rebabas ni bordes afilados. Verifique que las tolerancias de ajuste entre el diámetro interior de la carcasa y el diámetro exterior del rodamiento, así como entre el muñón del eje y el diámetro interior del rodamiento, cumplan con los requisitos especificados.
Al apretar los pernos de montaje, el proceso de fijación debe realizarse gradualmente en 3 a 4 etapas, desde el apriete parcial hasta el apriete total. Siga una secuencia diagonal (patrón cruzado) y repita el proceso de ajuste. El par de apriete de los pernos se puede determinar consultando los valores de par recomendados para los pernos de montaje de rodamientos de rodillos cruzados en la siguiente tabla.

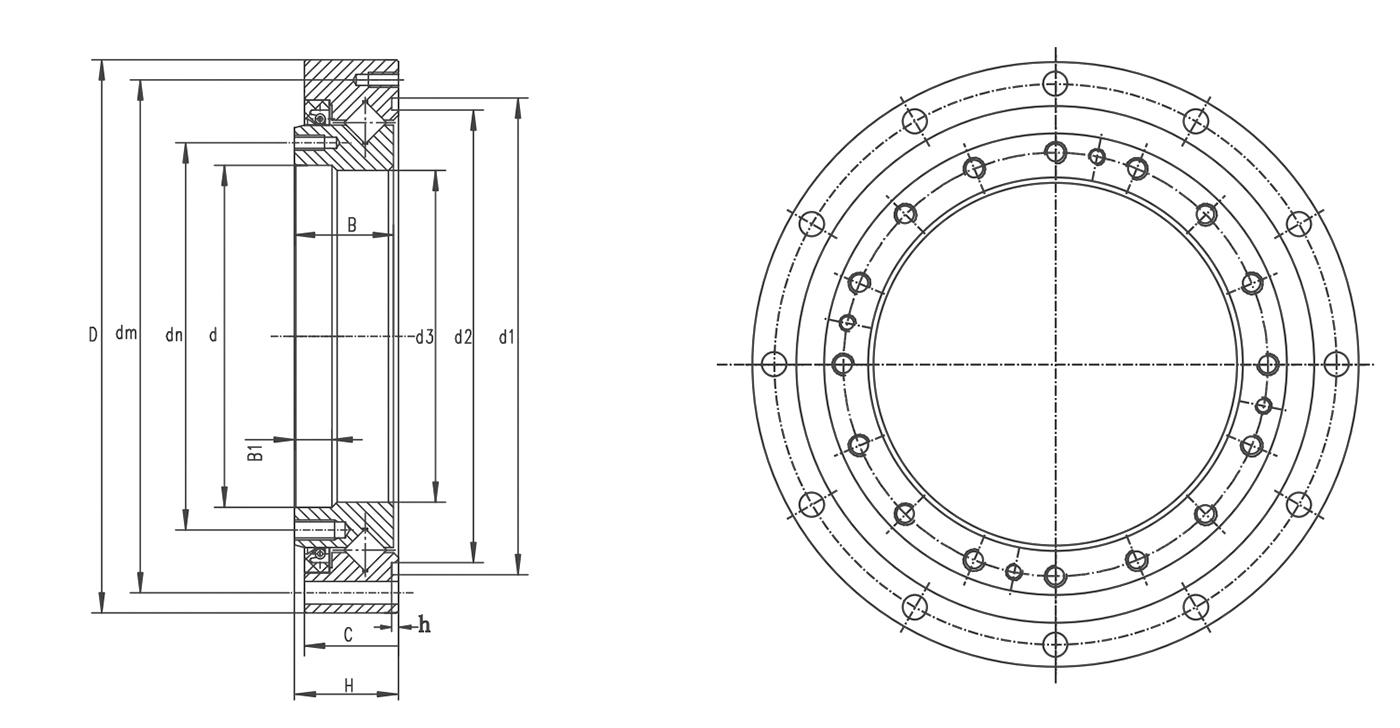

| Moreelo de rodamiento | reimensiones exteriores básicas | Orificios de montaje del anillo exterior | Orificios de montaje del anillo interior | carga nominal básica | Peso del producto kilos | ||||||||||||||
| d | d3 | D | h | C | B | B1 | d1 | d2 | h | DM | Tamaño del orificio de montaje 1 | Tamaño del orificio de montaje 2 (Reverso del sello) | dn | Tamaño del orificio de montaje (Frente sellado) | Tamaño del orificio de montaje (Frente sellado) | cr | cor | ||
| Unidad: mm | kn | ||||||||||||||||||
| SHG(SHF)-14 | φ38 | φ36 | φ70 | 15.1 | 14.1 | 14.6 | 5 | φ57 | φ53 | 1.2 | φ64 | 8-φ3,5 | 2-M3 (Profundidad de seda 8) | φ44 | 12-M3 (Profundidad de seda 6) | / | 5.8 | 8.6 | 0.25 |
| SHG(SHF)-17 | φ47 | φ44,1 | φ80 | 17 | 16 | 16.4 | 6.5 | φ68,1 | φ64,1 | 1.2 | φ74 | 12-φ3,5 | 4-M3 (Profundidad de seda 8) | φ54 | 20-M3 (Profundidad de seda 6) | / | 10.4 | 16.3 | 0.35 |
| SHG(SHF)-20 | φ54 | / | φ90 | 18.5 | 17.5 | 17.5 | / | f78 | φ72,6 | 1.6 | φ84 | 12-φ3,5 | 4-M3 (Profundidad de seda 6) | φ62 | 16-M3 (Profundidad de seda 6) | 4-M3 (Profundidad de seda 6) | 14.6 | 22 | 0.5 |
| SHG(SHF)-25 | φ67 | φ65 | φ110 | 20.7 | 18.7 | 19.7 | 7.5 | φ94,8 | φ90 | 1.45 | φ102 | 12-φ4,5 | 4-M3 (Profundidad de seda 6) | f77 | 16-M4 (Profundidad de seda 8) | 4-M3 (Profundidad de seda 6) | 21.8 | 35.8 | 0.8 |
| SHG(SHF)-32 | f88 | φ84 | φ142 | 24.4 | 23.4 | 23.4 | 8 | φ123 | φ117,6 | 1.6 | φ132 | 12-φ5,5 | 4-M4 (Profundidad de seda 8) | φ100 | 16-M5 (Profundidad de seda 8) | 4-M4 (Profundidad de seda 8) | 38.2 | 65.4 | 1.65 |
| SHG(SHF)-40 | φ108 | φ106 | φ170 | 30 | 29 | 28.5 | 9.5 | φ148 | φ142,6 | 1.55 | φ158 | 12-φ6.6 | 6-M4 (profundidad de seda 9) | φ122 | 16-M6 (Profundidad de seda 10) | 4-M5 (profundidad de seda 10) | 43.3 | 81.6 | 2.8 |
| SHG(SHF)-45 | φ120 | φ118 | φ190 | 33 | 32 | 34.5 | 10 | φ170 | φ164 | 1.55 | φ180 | 18-φ6,6 | 6-M4 (Profundidad de seda 8) | φ140 | 12-M8 (Profundidad de seda 10) | 4-M5 (Profundidad de seda 8) | 77.6 | 135 | 4.3 |
| SHG(SHF)-50 | φ135 | φ129 | φ214 | 36 | 34 | 34.5 | / | φ188 | φ182,6 | 1.6 | φ200 | 12-φ9 | 6-M5 (profundidad de seda 12) | φ154 | 16-M8 (profundidad de seda 12) | 8-M5 (Profundidad de seda 10) | 81.6 | 149 | 5 |
