Código de existencias: 920002
Los rodamientos de rodillos cruzados para reductores armónicos se pueden clasificar en dos tipos estructurales principales según su aplicación: aro exterior partido con aro interior integrado y aro exterior e interior integrados. Los elementos rodantes son rodillos cilíndricos dispuestos perpendicularmente entre sí a 90° dentro de pistas de rodadura en forma de V. Este diseño permite que el rodamiento resista simultáneamente cargas en todas las direcciones, incluidas cargas axiales, cargas radiales y momentos de vuelco. El rodamiento presenta alta precisión, alta rigidez, baja fricción y capacidad de carga combinada.
El tipo CSG (CSF) adopta un diseño de anillo exterior dividido y un anillo interior integrado. No requiere brida ni alojamiento de cojinete durante la instalación y se utiliza principalmente en la sección de salida de los reductores de las series CSG y CSF.
Precauciones
Antes de la instalación, limpie minuciosamente la carcasa del cojinete, el eje y otros componentes acoplados para eliminar aceite, contaminantes y residuos. Asegúrese de que no haya rebabas ni bordes afilados. Verifique que las tolerancias de ajuste entre el diámetro interior de la carcasa y el diámetro exterior del rodamiento, así como entre el muñón del eje y el diámetro interior del rodamiento, cumplan con los requisitos especificados.
Al apretar los pernos de montaje, el proceso de fijación debe realizarse gradualmente en 3 a 4 etapas, desde el apriete parcial hasta el apriete total. Siga una secuencia diagonal (patrón cruzado) y repita el proceso de ajuste. El par de apriete de los pernos se puede determinar consultando los valores de par recomendados para los pernos de montaje de rodamientos de rodillos cruzados en la siguiente tabla.

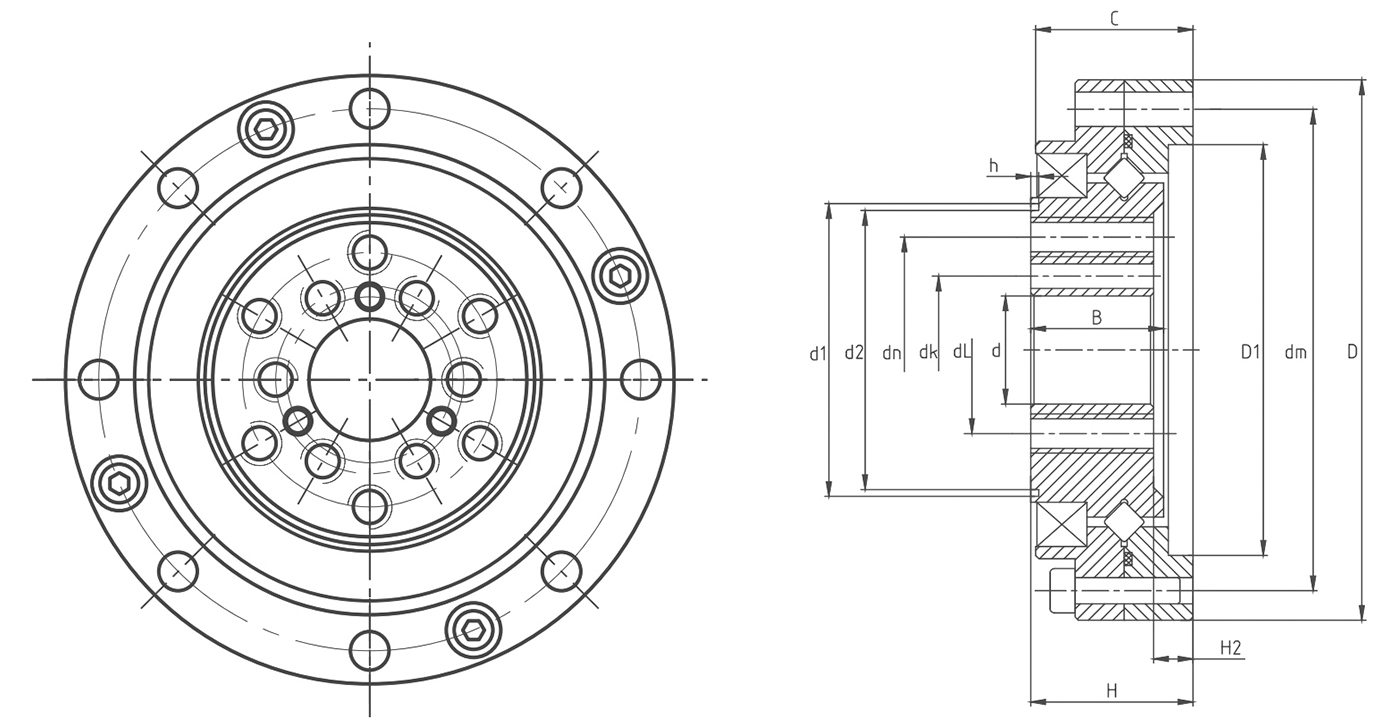

| Moreelo de rodamiento | reimensiones exteriores básicas | Orificios de montaje del anillo exterior | Orificios de montaje del anillo interior | Orificio de posicionamiento del anillo interior | carga nominal básica | Peso del producto kilos | |||||||||||||||
| d | D | h | C | B | h2 | D1 | d1 | d2 | DM | Tamaño del orificio de montaje | dn | Tamaño del orificio de montaje | dL | Tamaño del orificio de montaje | dk | Tamaño del orificio de montaje | cr | cor | |||
| Unidad: mm | kn | ||||||||||||||||||||
| CSG(LCR)-14 | φ11 | φ55 | 16.5 | 16 | 13.5 | 4 | φ41,8 | φ29,8 | φ28,4 | φ49 | 8-φ3,5 | φ23 | 6-M4 | φ17 | 6-M4 | φ15 | 3-φ3 | 4.7 | 6.7 | 0.21 | |
| CSG(LCR)-14K3 | φ11 | φ55 | 16.5 | 16 | 13.5 | 4 | φ41,8 | φ29,8 | φ28,4 | φ49 | 8-φ3,5 | φ23 | 6-M4 | φ17 | 6-M4 | φ15 | 3-φ2,5 | 4.7 | 6.7 | 0.21 | |
| CSG(LCR)-17 | φ10 | φ62 | 16.5 | 16 | 13.5 | 4 | φ49 | φ36 | φ33,8 | φ56 | 10-φ3,5 | φ27 | 6-M5 | φ19 | 6-M5 | φ15 | 3-φ3 | 5.3 | 7.5 | 0.25 | |
| CSG(LCR)-20 | φ14 | φ70 | 16.5 | 16 | 13.5 | 4.5 | φ56,5 | φ42,8 | φ40 | φ64 | 12-φ3,5 | φ32 | 8-M6 | φ24 | 8-M5 | φ19 | 4-φ3 | 5.8 | 9.0 | 0.3 | |
| CSG(LCR)-25 | φ20 | φ85 | 18.5 | 18 | 16.5 | 3.5 | φ67 | φ55,3 | φ52,6 | φ79 | 16-φ3,5 | φ42 | 8-M8 | φ30 | 8-M6 | φ26 | 4-φ3 | 9.6 | 15.1 | 0.5 | |
| CSG(LCR)-32 | φ26 | φ112 | 22.5 | 21.5 | 19 | 4.5 | φ90 | φ74 | φ68,6 | φ104 | 16-φ4,5 | φ55 | 8-M10 | φ40 | 8-M8 | φ34 | 4-φ5 | 15 | 25 | 1.1 | |
| CSG(LCR)-40 | φ32(24) | φ126 | 24 | 22.5 | 21.5 | 4.5 | φ105 | φ86 | φ81,2 | φ117 | 20-φ4,5 | φ68 | 8-M10 | φ50 | 8-M10 | φ42 | 4-φ5 | 21.3 | 36.5 | 1.5 | |
| CSG(LCR)-45 | φ32(25) | φ147 | 27 | 26 | 23 | 6 | φ121 | φ103 | φ97,6 | φ137 | 16-φ5,5 | φ82 | 8-M12 | φ54 | 8-M12 | φ60 | 4-φ5 | 23 | 42.6 | 2.3 | |
| CSG(LCR)-50 | φ40(32) | φ157 | 31 | 30 | 28 | 5 | φ131,6 | φ108 | φ102,6 | φ147 | 16-φ5,5 | φ84 | 8-M14 | φ60 | 8-M14 | φ50 | 4-φ5 | 34.8 | 60.2 | 5 | |
| CSG(LCR)-65 | φ52(44) | φ210 | 39 | 37 | 35 | 7 | φ176 | φ138 | φ132,6 | φ198 | 20-φ6,6 | φ110 | 8-M16 | φ80 | 8-M16 | φ64 | 4-φ6 | 55.6 | 103 | 8 | |
