Rodamientos de bolas de contacto angular para reductores RV

Los rodamientos de bolas de contacto angular para reductores RV normalmente se diseñan con dimensiones no estándar. Consisten en un aro exterior, un aro interior, una jaula integral y un juego de bolas de acero de precisión, con un ángulo de contacto de 40°. Estos rodamientos pueden soportar simultáneamente cargas radiales y cargas axiales en una dirección, y también pueden soportar cargas axiales puras en una sola dirección. Se utilizan comúnmente en pares en una disposición espalda con espalda.

Con una sección transversal compacta, estos rodamientos ayudan a reducir el espacio de instalación del equipo principal. La jaula está hecha de plástico de ingeniería reforzado con fibra de vidrio, lo que reduce significativamente el peso total al tiempo que mejora la resistencia y la temperatura de funcionamiento (la jaula puede soportar temperaturas de hasta 120 °C). Estos rodamientos se utilizan principalmente en las principales posiciones de soporte de los reductores RV.

Precauciones
Antes de la instalación, limpie minuciosamente la carcasa del cojinete, el eje y otros componentes acoplados para eliminar aceite, contaminantes y residuos. Asegúrese de que no haya rebabas ni bordes afilados. Verifique que las tolerancias de ajuste entre el diámetro interior del alojamiento y el diámetro exterior del rodamiento, así como entre el muñón del eje y el diámetro interior del rodamiento, cumplan con los requisitos especificados.

Al instalar el aro interior, asegúrese de que no se aplique fuerza a los elementos rodantes. Golpee suavemente la cara del extremo del anillo interior con un martillo de plástico hasta que el sonido confirme el contacto total entre el anillo interior y la superficie de contacto. El aro exterior se debe instalar siguiendo el mismo procedimiento.

Los rodamientos de bolas de contacto angular para reductores RV deben instalarse en pares. Durante el montaje, la precarga debe ajustarse adecuadamente. Una precarga adecuada garantiza una rigidez óptima después de la instalación, lo que permite que los rodamientos resistan cargas axiales bidireccionales, cargas radiales y momentos de vuelco.

+86-513-80311111 / +86-13739151958 [email protected]

Contáctenos

ANTERIOR: Rodamientos flexibles para reductores de armónicos SIGUIENTE:No hay artículo siguiente

Parámetro

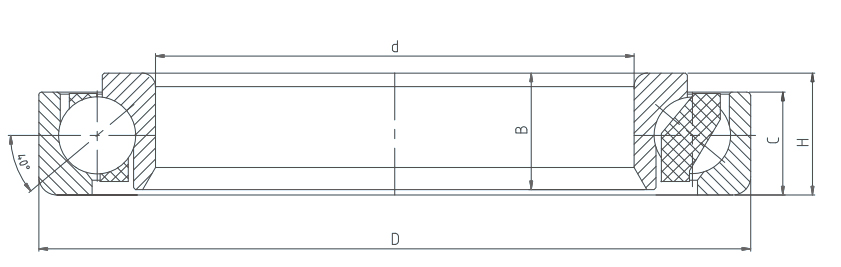

Dimensiones
Obtenga una cuota gratis

Moreelo de rodamiento	reimensiones exteriores básicas						carga nominal básica
	d	D	B	C	h	cr		cor
	Unidad: mm					kn		kn
RV-20E	φ89	φ114	10	9	13	14.6		26.2
RV40E	φ115	φ145	15	11	15	27		33
RV-80E	φ131	φ165	13	11	15	29		55
RV-110E	φ145	φ175	15	15	16	39.4		51.2
RV-160E	φ168	φ205	19	15.4	20	49		94
RV-320E	φ200	φ250	23	20.5	24	83.9		115.8
RV-450E	φ230	φ290	25	19.5	26	103.2		150.3
RV-10C	φ97	φ120	13	12	13	22.7		26
RV-50C	φ159	φ191	16.4	12.4	16	36.2		50.9
RV-120C	φ182	φ214	17	15	17	40		58
RV-320CA	φ320	φ383	29.8	22.7	30	130.8		219.8
