Con el rápido desarrollo de la automatización industrial y la tecnología de equipos mecánicos, la maquinaria pesada se utiliza cada vez más en varios campos, incluidas la construcción de ingeniería, la minería, la logística del puerto y los equipos de energía eólica. Como uno de los componentes centrales de este tipo de equipo, el cojinete de giro lleva la rotación, la fuerza de transmisión y el peso del equipo, y es la clave para garantizar la estabilidad y la confiabilidad de la operación mecánica. Entre las muchas estructuras de rodamiento de giro, la Anillo de tallado de contacto de cuatro puntos con equipo interno se ha convertido en una opción ampliamente favorecida en el campo de la maquinaria pesada debido a su diseño estructural único y ventajas de rendimiento.
1. Estructura de contacto de cuatro puntos: la fuerza central de estabilidad
1.1 Explicación detallada del mecanismo de fuerza del contacto de cuatro puntos

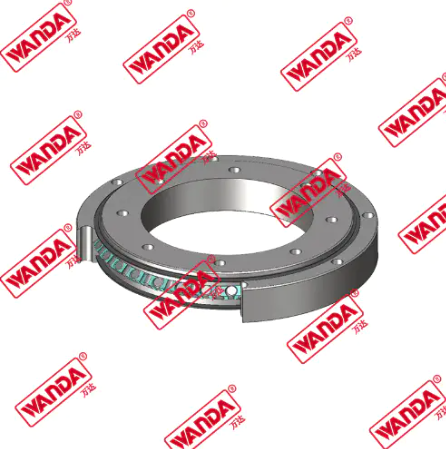

El nombre del anillo de tallado de contacto de cuatro puntos proviene de su método de contacto único entre el elemento rodante y la pista de carreras. A diferencia de los cojinetes de giro tradicionales, esta estructura lleva la carga al mismo tiempo a través de cuatro puntos de contacto, logrando una distribución de carga uniforme.
Específicamente, el elemento rodante forma un contacto de cuatro puntos en las cuatro superficies de la vía de pista, que respeta respectivamente la fuerza axial, la fuerza radial y el momento de volcado. Este diseño no solo mejora la capacidad de carga, sino que también mejora la rigidez y estabilidad general.
1.2 Capacidad para transportar cargas multidireccionales al mismo tiempo
En la operación real, las piezas de giro de maquinaria pesada deben lidiar con cargas multidireccionales y de tipo múltiple. Con la estructura de contacto de cuatro puntos, el anillo de tallado de contacto de cuatro puntos puede soportar eficientemente:
Carga axial (presión perpendicular a la dirección del eje de giro)
Carga radial (fuerza lateral paralela a la dirección del eje de giro)
Momento de vuelos (tendencia de rotación causada por la carga)
Estas tres cargas a menudo existen al mismo tiempo, lo que requiere que el rodamiento de giro pueda soportar la gravedad mientras mantiene la precisión y la estabilidad.
1.3 Ventajas comparativas con otras estructuras
En comparación con las estructuras tradicionales de rodamiento de giro, como los rodamientos de bolas de doble fila y los rodillos de tres filas, la estructura de contacto de cuatro puntos tiene las siguientes ventajas:
La capacidad de carga de la carga es más ventajosa, especialmente el rumbo del momento de volcado se mejora significativamente
Estructura compacta, tamaño general más razonable, ahorro de espacio mecánico
Fuerza más uniforme, reduciendo la concentración de estrés local y extender la vida útil
Estas ventajas hacen que funcione bien en condiciones de trabajo extremas de maquinaria pesada.
2. Diseño de engranaje interno: una combinación de integración y eficiencia
2.1 Mejora de la compacidad estructural por diseño de engranajes incorporado
La estructura del engranaje interno significa que el engranaje de transmisión se encuentra dentro del rodamiento de giro, y la estructura general es más compacta que la del engranaje externo. Para la maquinaria pesada, el diseño de ahorro de espacio puede hacer que la estructura del equipo sea más razonable y compacta, mejorando así el rendimiento general y la confiabilidad de la maquinaria.
2.2 Optimizar la ruta de transmisión, reducir el consumo de energía y el aclaramiento de giro
La estructura de engranaje interno conecta directamente el dispositivo de accionamiento, reduce el número de cadenas de transmisión y piezas, y reduce efectivamente el consumo de energía de transmisión. Al mismo tiempo, se mejora la precisión de la malla y se reduce la eliminación de talleres, lo que es propicio para mejorar la precisión de posicionamiento y la velocidad de respuesta de operación del equipo.
2.3 Reducir la complejidad de la instalación
La estructura de engranajes externos requiere espacio y conectores adicionales, mientras que el diseño de engranajes internos simplifica la conexión mecánica, acorta el ciclo de instalación y mejora la eficiencia general y la precisión del ensamblaje del equipo.
3. Rendimiento de carga pesada y durabilidad: una opción confiable para entornos de alta intensidad
3.1 Proceso de resistencia y tratamiento térmico del material
Los cojinetes de giro de maquinaria pesada enfrentan los desafíos duales de las cargas altas y los entornos duros. El uso de acero de aleación de alta resistencia, combinado con procesos avanzados de tratamiento térmico (como la carburación y el enfriamiento), mejora en gran medida la resistencia al desgaste y la resistencia a la fatiga de la pista de carreras y los engranajes, que es la base para garantizar la operación estable a largo plazo.
3.2 Respuesta estructural al impacto de alta frecuencia y condiciones de rotación continua
Durante la operación de equipos mecánicos, la pista de rodadura y los engranajes estarán sujetos a cargas de impacto frecuentes, especialmente en condiciones de trabajo como grullas y excavadoras. El diseño de contacto de cuatro puntos dispersa efectivamente la fuerza de impacto, ralentiza la acumulación de fatiga del material y garantiza una operación segura a largo plazo.
3.3 Ciclo de vida útil y mantenimiento
La resistencia al desgaste y la estabilidad estructural del cojinete de giro de contacto de cuatro puntos con dientes internos extienden directamente la vida útil, al tiempo que reduce la frecuencia de mantenimiento y el costo de mantenimiento. Un buen diseño del sistema de lubricación también reduce aún más la fricción y protege la superficie de la pista y el engranaje de los daños.
4. Instalación y mantenimiento: alta adaptabilidad en condiciones de trabajo reales
4.1 Optimización del espacio de diseño mecánico
El diseño de engranajes internos ahorra en gran medida el espacio de instalación, facilita el diseño compacto y la integración multifuncional de maquinaria pesada, reduce el tamaño y el peso del equipo, y mejora la eficiencia general.
4.2 Reducir los requisitos de tolerancia al ensamblaje
Debido a sus características de rodamiento elástica, la estructura de contacto de cuatro puntos tiene una adaptabilidad más fuerte a las tolerancias del ensamblaje, reduciendo efectivamente la complejidad y los riesgos potenciales de errores durante la instalación y la mejora de la eficiencia y confiabilidad del ensamblaje.
4.3 Simplificar el sistema de lubricación y el mantenimiento conveniente
Los engranajes internos y las pistas de rodadura adoptan un diseño de lubricación centralizado para garantizar que las piezas de contacto clave estén completamente lubricadas y reducen el desgaste. Durante el mantenimiento, solo necesita verificar el aceite lubricante o la grasa regularmente, con un largo ciclo de mantenimiento y un tiempo de inactividad reducido.
5. Desarrollo tecnológico y tendencias futuras: hacia la transmisión inteligente y de alta precisión
5.1 Mayor demanda de componentes de transmisión en el fondo de la fabricación inteligente
La fabricación moderna persigue de alta eficiencia, inteligencia y precisión. Como componente de transmisión clave, los rodamientos de giro también deben cumplir con los indicadores de mayor precisión, rigidez e vida. A través de sensores y tecnología de monitoreo inteligente, se ha convertido en una tendencia de desarrollo para realizar un monitoreo en tiempo real del estado del equipo y el mantenimiento preventivo.
5.2 Soporte de diseño de simulación digital y análisis de elementos finitos
El diseño asistido por computadora (CAD) y las tecnologías de análisis de elementos finitos (FEA) se utilizan ampliamente en el análisis de estrés, la predicción de la vida de la fatiga y el diseño de optimización de los rodamientos de giro para garantizar que la resistencia estructural y la confiabilidad alcancen el extremo.
5.3 Exploración de nuevos materiales y nuevas estructuras
El desarrollo continuo de materiales compuestos de alto rendimiento y tecnología de tratamiento de superficie ha llevado opciones de materiales más ligeras, de mayor resistencia y resistentes a la corrosión a los anillos de tallado de contacto de cuatro puntos con engranajes internos. Al mismo tiempo, el diseño estructural innovador mejora el rendimiento general y satisface las necesidades de condiciones de trabajo complejas.
6. Resumen
El anillo de tallado de contacto de cuatro puntos con engranaje interno se ha convertido en la opción de núcleo en el campo de los rodamientos de giro de maquinaria pesada con su estructura de contacto única de cuatro puntos y su diseño de engranaje interno compacto.
No solo proporciona una excelente capacidad de carga y durabilidad, sino que también optimiza la estructura del equipo y el proceso de instalación y mantenimiento, ayudando a equipos mecánicos para lograr una operación estable y eficiente en condiciones de trabajo extremas.
Con el desarrollo de la fabricación inteligente y la nueva tecnología de materiales, esta tecnología continuará evolucionando e impulsando la industria de la maquinaria pesada hacia un futuro más eficiente, más preciso y más inteligente.
